随着互联网业务的高速发展，对构建互联网基础架构的网络设备提出了更高要求，例如容量、性能、扩展性以及QoS等诸多关键特性，而这往往是由其所采用的硬件架构决定的。以框式核心交换机为例，先后出现了多种硬件架构，而现在最为常用的有三种：Full-Mesh交换架构、Crossbar矩阵交换架构和基于Cell的CLOS交换架构。本文将通过对这三种硬件架构、报文转发流程等原理的分析，全面剖析三种架构的优劣势。

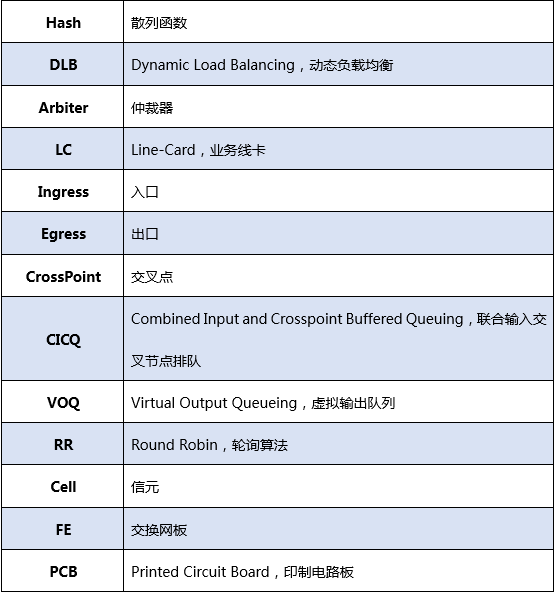

名词解释

Full-Mesh

架构说明

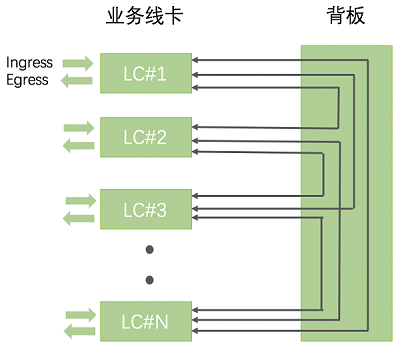

▲图1：Full-Mesh架构图

如图1所示，所有业务线卡通过背板走线连接到其它线卡，因为Full-Mesh不需要外部的交换芯片，而是任意两个节点间都有直接连接，故得名全连接。

由于各线卡需要Full-Mesh互联，一个节点数为N的Full-Mesh，连接总数为[N×(N-1)]÷2，所以随着节点数量增加连接总数也急剧上升，因而可扩展性较差，仅适用于槽位数量较少的核心设备。

报文转发流程

1、报文从线卡进入，跨卡报文送到与目的线卡连接的背板通路；

2、报文到达目的线卡。

Crossbar

架构说明

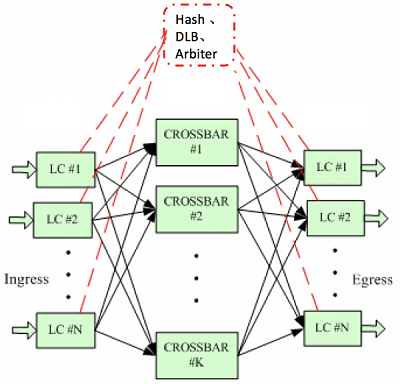

▲图2:Crossbar架构图

如图2所示，业务线卡通过背板走线连接到Crossbar芯片上，Crossbar芯片集成在主控引擎上。

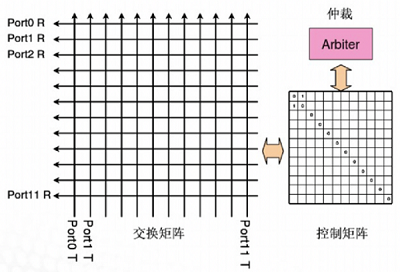

▲图3:Crossbar芯片架构

Crossbar芯片架构如图3所示，每一条输入链路和输出链路都有一个CrossPoint，在CrossPoint处有一个半导体开关连接输入线路和输出线路，当来自某个端口的输入线路需要交换到另一个端口的输出点时，在CPU或交换矩阵的控制下，将交叉点的开关连接，数据就被发到另一个接口。

简单地说，Crossbar 架构是一种两级架构，它是一个开关矩阵，每一个CrossPoint都是一个开关，交换机通过控制开关来完成输入到特定输出的转发。如果交换具有N个输入和N个输出，那么该Crossbar Switch就是一个带有N*(N-1)≈N²个CrossPoint点的矩阵，可见，随着端口数量的增加，交叉点开关的数量呈几何级数增长。对于Crossbar芯片的电路集成水平、矩阵控制开关的制造难度、制造成本都会呈几何级数增长。所以，采用一块Crossbar交换背板的交换机，所能连接的端口数量也是有限的。

报文转发流程

• 无缓存Crossbar

每个交叉点没有缓存，业务调度采用集中调度的方式，对输入输出进行统一调度，报文转发流程如下：

1、报文从线卡进入，线卡先向Arbiter请求发送；

2、Arbiter根据输出端口队列拥塞情况，决定是否允许线卡发送报文到输出端口；

3、报文通过Crossbar转发到目的线卡输出端口。

由于是集中调度，所以仲裁器的调度算法复杂度很高，扩展性较差，系统容量大时仲裁器容易形成瓶颈，难以做到精确调度。

• 缓存式Crossbar

最早的缓存式Crossbar只有交叉节点带缓存，而输入端是无缓存的，被称为”bus matrix”,后来，CICQ的概念被引入，即在输入端用大的Input Buffer，在中间节点用小的CrossPoint Buffer。

这种结构采用分布式调度的方式进行业务调度，即输入和输出端都有各自的调度器，报文转发流程如下：

1、报文从线卡进入，输入端口通过特定的调度算法（如RR算法）独立地选择有效的VOQ；

2、将VOQ队列头部分组发送到相应的交叉点缓存；

3、输出端口通过特定的算法在非空的交叉点缓存中选择进行服务。

由于输入和输出的调度策略相互独立，所以很难确保交换系统在每个时隙整体上达到理想匹配状态，并且调度算法复杂度和交换系统规模有关，限制了其扩展性。

CLOS

架构说明

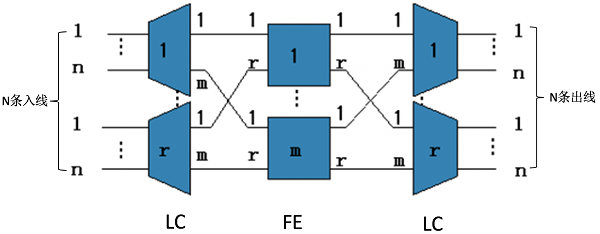

▲图4:CLOS架构图

如图4所示，每块业务线卡和所有交换网板相连，交换芯片集成在交换网板上，实现了交换网板和主控引擎硬件分离。CLOS架构是一种多级架构，每个入口级开关和每个中间级开关之间只有一个连接，并且，每个中间级开关正好连接到每个出口级开关，这种架构的优点是可以通过多个小型Crossbar 开关来实现大量输入和输出端口之间的连接，CrossPoint数量级别低于Crossbar架构的N的2次方，降低了芯片实现难度。

报文转发流程

• 基于Cell的动态负载

1、入方向线卡将数据包切分为N个cell，其中：N=下一跳可用线路数量；

2、交换网板采用动态路由方式，即根据下一级各链路的实际可用交换能力，动态选路和负载均衡，通过多条路径将分片发送到出方向线卡；

3、出方向线卡重组报文。

动态负载关键点在于能负载分担地均衡利用所有可达路径，由此实现了无阻塞交换。

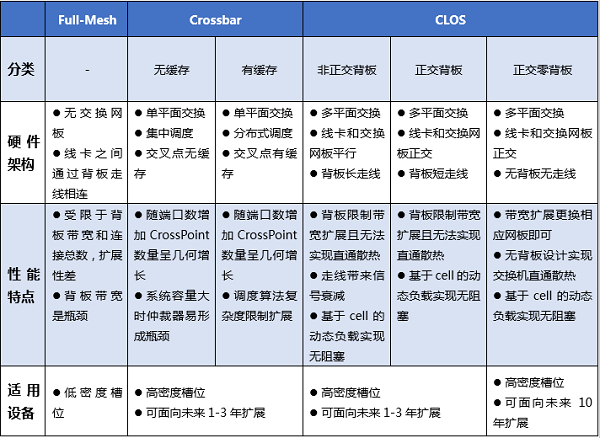

CLOS架构交换机的分类

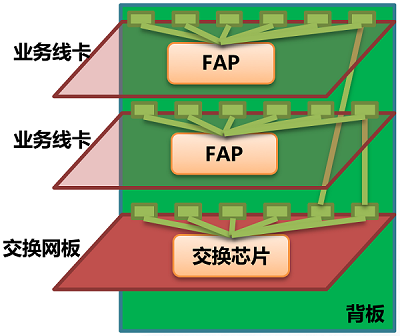

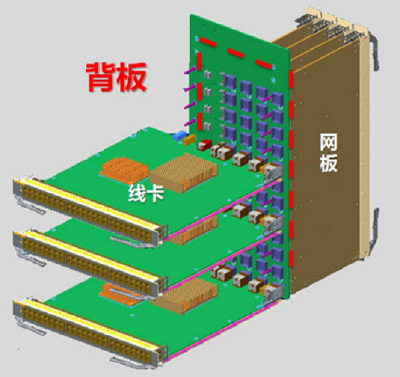

• 非正交背板设计
