【交换机】交换机如何配置VLAN间互访

发布时间：2015-10-16

点击量：27357

一、组网需求：1
1、如下图所示，某用户内网被划分为VLAN 10、VLAN 20、VLAN 30，以实现相互间的2 层隔离；
2、3 个VLAN 对应的IP 子网分别为192.168.10.0/24 、192.168.20.0/24 、192.168.30.0/24，3 个VLAN 通过3 层核心交换机的IP 转发能力实现子网互连。

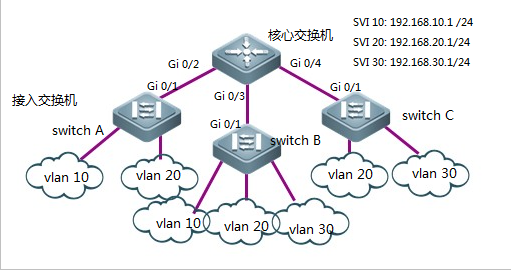

二、组网拓扑：

三、配置要点：
本用例以核心交换机和1 台接入交换机为例说明配置过程。要点如下：
1）在核心交换机配置3 个VLAN，配置下连接入交换机的端口为trunk 口
2）在核心交换机配置3 个SVI 口，分别作为3 个VLAN 对应IP 子网的网关接口，配置对应的IP 地址；
3）分别在3 台接入交换机创建VLAN，为各VLAN 分配Access 口，指定上连核心交换机的trunk 口。本用例以接入交换机Switch A 为例说明配置步骤。

四、配置步骤:
注意：配置之前建议使用 Ruijie#show interface status查看接口名称，常用接口名称有FastEthernet（百兆）、GigabitEthernet（千兆）和TenGigabitEthernet(万兆),以下配置千兆接口为例。

核心交换机的配置：

Ruijie>enable
Ruijie#configure terminal
Ruijie(config)#vlan 10 ------>创建VLAN 10
Ruijie(config-vlan)#vlan 20 ------> 创建VLAN 20
Ruijie(config-vlan)#vlan 30 ------>创建VLAN 30
Ruijie(config-vlan)#exit
Ruijie(config)#interface range GigabitEthernet 0/2-4 ------>配置该端口Gi 0/2-4 都为trunk 口
Ruijie(config-if-range)#switchport mode trunk
Ruijie(config-if-range)#exit
Ruijie(config)#interface vlan 10 ------>创建SVI 10
Ruijie(config-if)#ip address 192.168.10.1 255.255.255.0 ------>配置vlan 10的网关地址
Ruijie(config-if)#interface vlan 20 ------> 创建SVI 20
Ruijie(config-if)#ip address 192.168.20.1 255.255.255.0 ------> 配置vlan 20的网关地址
Ruijie(config-if)#interface vlan 30 ------>创建SVI 30
Ruijie(config-if)#ip address 192.168.30.1 255.255.255.0 ------> 配置vlan 20的网关地址
Ruijie(config-if)#end ------>退出到特权模式
Ruijie#write ------>确认配置正确，保存配置

接入交换机Switch A上的配置：
Ruijie>enable
Ruijie#configure terminal
Ruijie(config)#vlan 10
Ruijie(config-vlan)#vlan 20
Ruijie(config-vlan)#exit
Ruijie(config)#interface range GigabitEthernet 0/2-12
Ruijie(config-if)#switchport access vlan 10 ------>将端口Gi0/2-12 分配给VLAN 10
Ruijie(config-if)#interface range GigabitEthernet 0/13-24
Ruijie(config-if)#switchport access vlan 20 ------> 将端口Gi0/13-24 分配给VLAN 20
Ruijie(config-if)#exit
Ruijie(config)#interface GigabitEthernet 0/1
Ruijie(config-if)#switchport mode trunk ------> 指定上连核心交换机的trunk 口
Ruijie(config-if)#end ------>退出到特权模式
Ruijie#write ------> 确认配置正确，保存配置

五、配置验证：
核心交换机：查看vlan 信息，包括vlan id、名称、状态、包括的端口
Ruijie#show vlan
VLAN Name Status Ports
---- ----------------------- --------- -----------------------------------
vlan号 vlan名称 vlan 属性可以传输该vlan数据的端口
1 VLAN0001 STATIC Gi0/1, Gi0/2, Gi0/3, Gi0/4
Gi0/5, Gi0/6, Gi0/7, Gi0/8
Gi0/9, Gi0/10, Gi0/11, Gi0/12
Gi0/13, Gi0/14, Gi0/15, Gi0/16
Gi0/17, Gi0/18, Gi0/19, Gi0/20
Gi0/21, Gi0/22, Gi0/23, Gi0/24
Gi0/25, Gi0/26, Gi0/27, Gi0/28
10 VLAN0010 STATIC Gi0/2, Gi0/3, Gi0/4
20 VLAN0020 STATIC Gi0/2, Gi0/3, Gi0/4
30 VLAN0030 STATIC Gi0/2, Gi0/3, Gi0/4

查看端口Gi 0/2 的vlan 状态
Ruijie#show interfaces gigabitEthernet 0/2 switchport
Interface Switchport Mode Access Native Protected VLAN lists
------------------------ ---------- --------- ------ ------ --------- ----------
GigabitEthernet 0/2 enabled TRUNK 1 1 Disabled ALL
