    【RSR】RSR中NAT地址池如何转换

    发布时间：2013-09-11
    点击量：5545

    功能介绍：

    NAT地址池转换 通过 公网地址池的IP地址+端口号来对应和区别各个数据流进行网络地址转换，以达到多内部主机通过少量公网IP地址来访问外部网络的目的。

    应用场景：

    企业通过租用运营商的专线上网，当有多个公网IP地址的时候，通过把多个公网IP地址放到公网地址池，把内网用户的地址转换成公网地址池里面的IP地址，使内网用户能够访问外网。

    一、组网需求

    内网地址通过NAT，转换成公网地址池的地址，使内网能够正常访问外网。

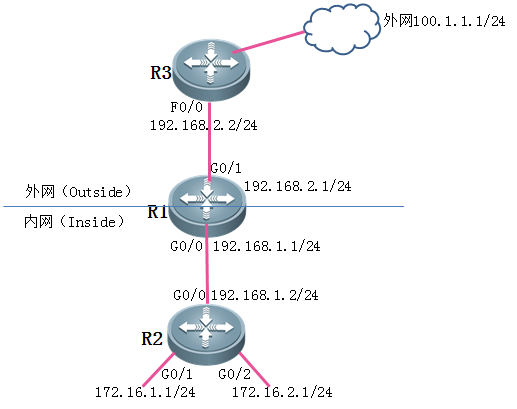

    二、组网拓扑



    三、配置要点

    1、基本ip地址配置

    2、基本的ip路由配置

    3、定义nat的内网口和外网口

    4、在R1上配置ACL，把内网需要进行NAT转换的流量匹配出来

    5、配置公网地址池

    6、配置nat转换策略

    四、配置步骤

    1、基本ip地址配置

    Ruijie(config)#hostname R1

    R1(config)#interface gigabitEthernet 0/0

    R1(config-GigabitEthernet 0/0)#ip address 192.168.1.1 255.255.255.0

    R1(config-GigabitEthernet 0/0)#exit

    R1(config)#interface gigabitEthernet 0/1

    R1(config-GigabitEthernet 0/1)#ip address 192.168.2.1 255.255.255.0

    R1(config-GigabitEthernet 0/1)#exit



    Ruijie(config)#hostname R2

    R2(config)#interface gigabitEthernet 0/0

    R2(config-GigabitEthernet 0/0)#ip address 192.168.1.2 255.255.255.0

    R2(config-GigabitEthernet 0/0)#exit

    R2(config)#interface gigabitEthernet 0/1

    R2(config-GigabitEthernet 0/1)#ip address 172.16.1.1 255.255.255.0

    R2(config-GigabitEthernet 0/1)#exit

    R2(config)#interface gigabitEthernet 0/2

    R2(config-GigabitEthernet 0/2)#ip address 172.16.2.1 255.255.255.0

    R2(config-GigabitEthernet 0/2)#exit



    Ruijie(config)#hostname R3

    R3(config)#interface fastEthernet 0/0

    R3(config-if-FastEthernet 0/0)#ip address 192.168.2.2 255.255.255.0

    R3(config-if-FastEthernet 0/0)#exit

    2、基本的ip路由配置

    R1(config)#ip route 172.16.0.0 255.255.0.0 192.168.1.2

    R1(config)#ip route 100.1.1.0 255.255.255.0 192.168.2.2

    R2(config)#ip route 100.1.1.0 255.255.255.0 192.168.1.1

    3、定义nat的内网口和外网口

    R1(config)#interface gigabitEthernet 0/1

    R1(config-GigabitEthernet 0/1)#ip nat outside      //配置nat的外网口

    R1(config-GigabitEthernet 0/1)#exit

    R1(config)#int gigabitEthernet 0/0

    R1(config-GigabitEthernet 0/0)#ip nat inside     //配置nat的内网口

    R1(config-GigabitEthernet 0/0)#exit

    4、在R1上配置ACL，把内网需要进行NAT转换的流量匹配出来

    R1(config)#ip access-list standard 10

    R1(config-std-nacl)#10 permit 172.16.1.0 0.0.0.255

    R1(config-std-nacl)#20 permit 172.16.2.0 0.0.0.255

    R1(config-std-nacl)#exit

    5、配置公网地址池

    注意：

    1）公网地址池的地址，不一定要跟外网口的地址在同一个网段，只要是外网分配的可用ip地址就可以。

    2）公网地址的起始ip地址和结束ip地址可以不连续

    R1(config)#ip nat pool ruijie netmask 255.255.255.0         //配置一个名字为ruijie的公网地址池

    R1(config-ipnat-pool)#address 192.168.2.10 192.168.2.11    //公网地址的起始ip地址，结束ip地址

    R1(config-ipnat-pool)#address 192.168.2.15 192.168.2.15    //若有多个公网地址，但是不连续，可以配置多个公网地址段

    R1(config-ipnat-pool)#exit

    6、配置nat转换策略

    R1(config)#ip nat inside source list 10 pool ruijie overload      //将acl 10匹配的流量，执行nat转换，转换成地址池ruijie里面的地址

    注意：

    overload参数是执行nat重载的含义，若不加overload是执行动态的ip一对一映射，不会执行端口转换，不能解决公网地址不够的问题。若是在网络出口执行NAT，是为了解决公网地址不够的问题，必须要加overload参数。



    五、配置验证

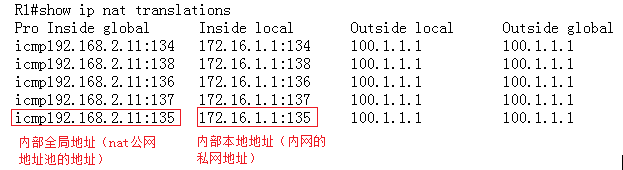

    测试内网能否正常访问外网，若内网PC可以正常访问外网，则NAT配置正确。在出口路由器上查看NAT转换表项如下：
